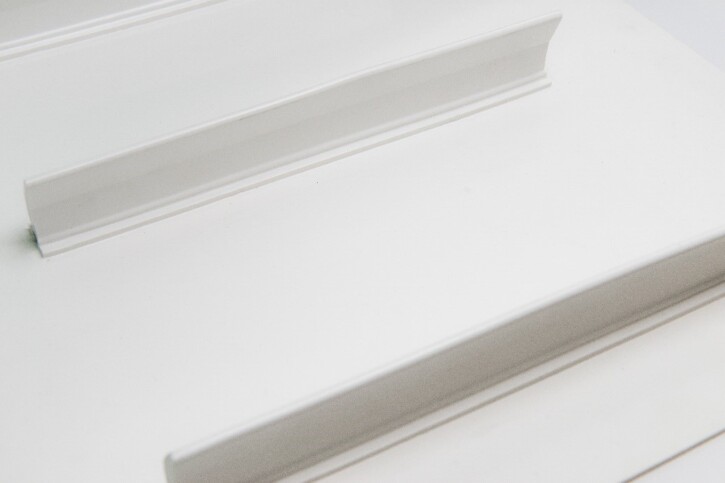

Поперечные профили для лент Nitta
Поперечные профили на складе доступны из ПВХ и ПУ в трех вариантах исполнения: прямой профиль, с наклоном от середины и с наклоном от основания. Твердость по Шору всех складских поперечных профилей из ПВХ – 55-60 ShA, из ПУ – 85 ShA.

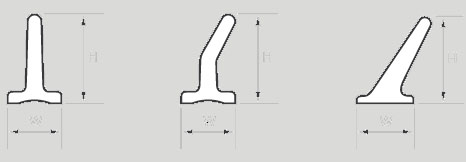

Виды профилей:
Прямой профиль | Наклонный 60° от середины | Наклонный 60° от основания |
Размеры профилей:
Высота профиля в мм (H) | Ширина основания в мм (W) (Для прямого профиля и наклонного от середины) | Ширина основания в мм (W) (Для наклонного профиля от основания) |
20 | 20 | - |
30 | 24 | 24,5 |
40 | 24 | 26 |
50 | 26 | 27,5 |
60 | 26 | 29 |
75 | 32 | 30 |
Таблица складских поперечных профилей:
Высота профиля в мм/ Материал, цвет и форма | 20 | 30 | 40 | 50 | 60 | 75 |
PUR W (полиуретан, белый, прямой) | + | + | + | + | + | + |
PR W (ПВХ, белый, прямой) | + | + | + | + | + | |
PR B (ПВХ, синий, прямой) | + | + | ||||
PR G (ПВХ, зеленый, прямой) | + | + | + | + | + | |
PK* /60W (ПВХ, белый, наклонный от середины) | + | + | + | + | + | |
PK* /60W (ПВХ, белый, наклонный от основания) | + | |||||
PU PK* /60W (полиуретан, белый, наклонный от основания) | + | + | + | |||
PK* /60B (ПВХ, синий, наклонный от середины) | + | + | + | + | ||
PK* /60G (ПВХ, зеленый, наклонный от середины) | + | + | + | + | ||
PK* /60G (ПВХ, зеленый, наклонный от основания) | + | + |
* Маркировка PK обозначает оба наклонных исполнения - как наклон от середины, так и наклон от основания. Требуемый наклон необходимо указать в заявке.

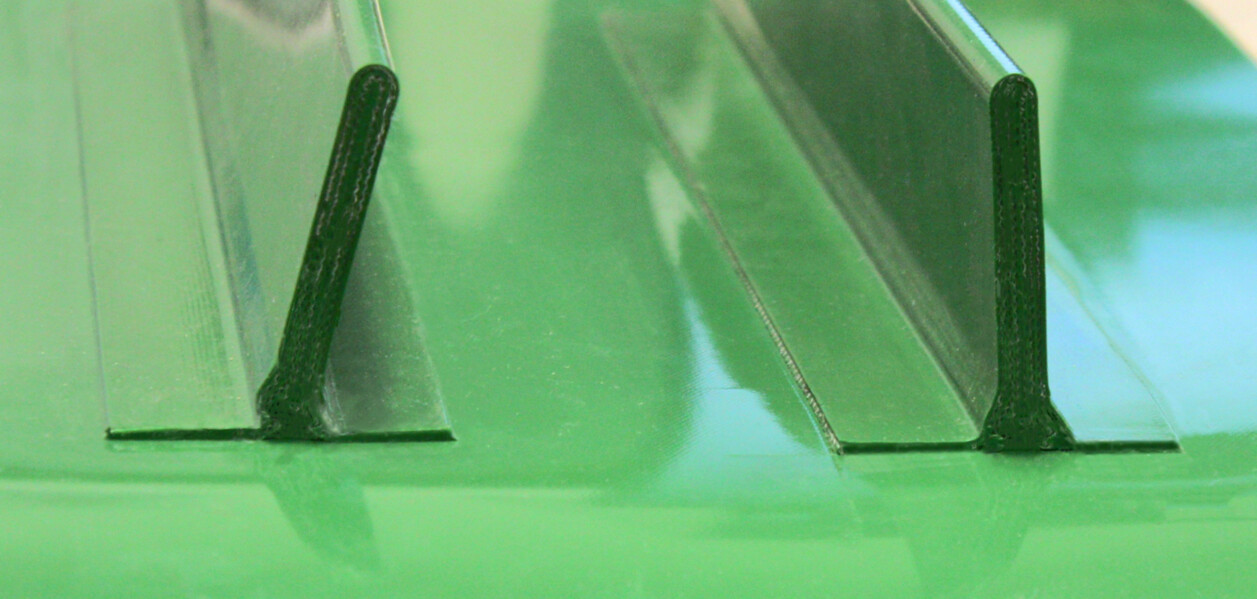

Усиленный поперечный профиль
Поперечный профиль особой прочности изготавливается из 2-х и 3-х слойных конвейерных лент Nitta:
• 3N21, 3N371, 3N71, 2N21 для лент из ПВХ
• 2NP03/LB2.3 Rice Bottom – для лент из ПУ(полиуретан).
• За счет большей ширины основания и наличия полиэстерных кордов усиленный поперечный профиль выдерживает до 30% большие нагрузки, чем обычный и имеет увеличенный срок службы (не отрывается под нагрузкой).
Технические параметры:
• возможно изготовление усиленного профиля как для ПВХ, так и для ПУ лент;
• возможно изготовление как прямого, так и наклонного усиленного профиля;
• наклон усиленного профиля возможен только от основания;
• ширина основания и для ПВХ и для ПУ усиленного профиля – 45мм;
• высота усиленного профиля доступна любая в диапазоне от 15 до 90мм.
